PlayStation 5 推出之後，買到的人笑呵呵，沒買到的人只好繼續等。在今日（10/7）PlayStation 日本原廠在其官方 YouTube 上是出了一部主機拆解全記錄影片，除介紹機身外觀上所配備的各式連接埠外，還直接將機器拆個精光，讓之前從沒機會一窺遊戲機內部全貌玩家們都能看看這款次世代主機肚子裡有些什麼料。
PlayStation 5 主機拆解大揭密，雖然體型加大但肚子裡滿滿好料

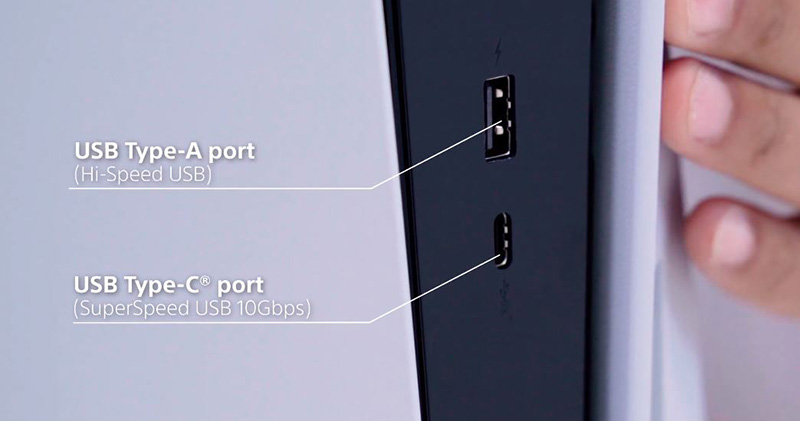

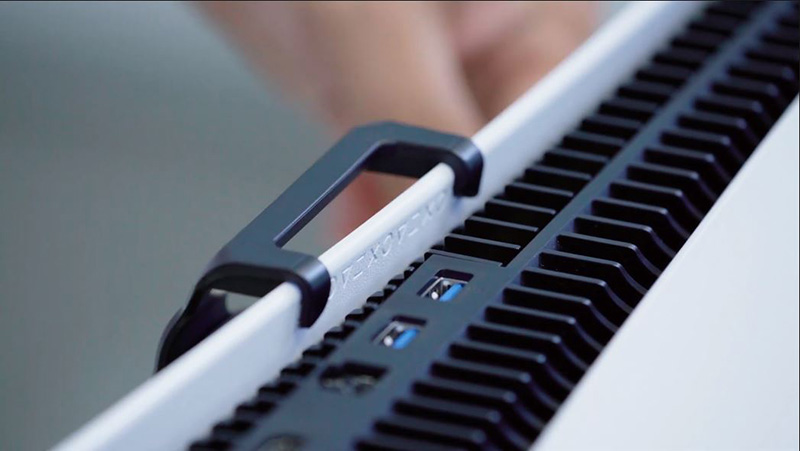

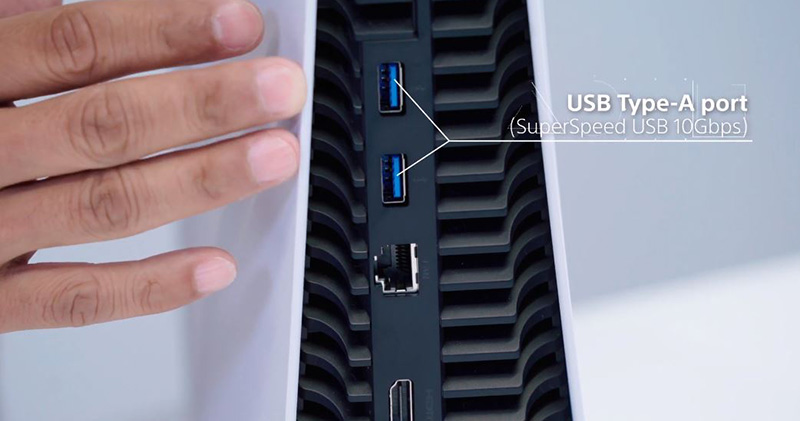

由 Sony 官方釋出的影片中，先是介紹了主機上所配備的連接埠。機身正面配有一個高速 USB-A 與 USB-C 插孔，機背則有兩個 USB-A、網路孔、HDMI 與電源線插孔等。

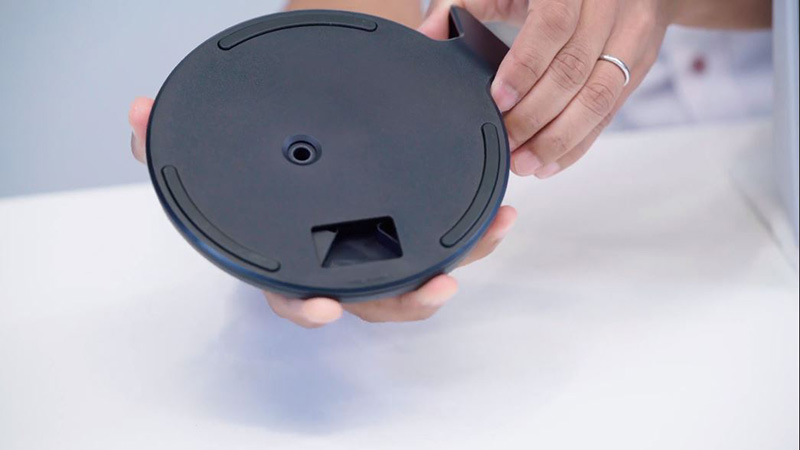

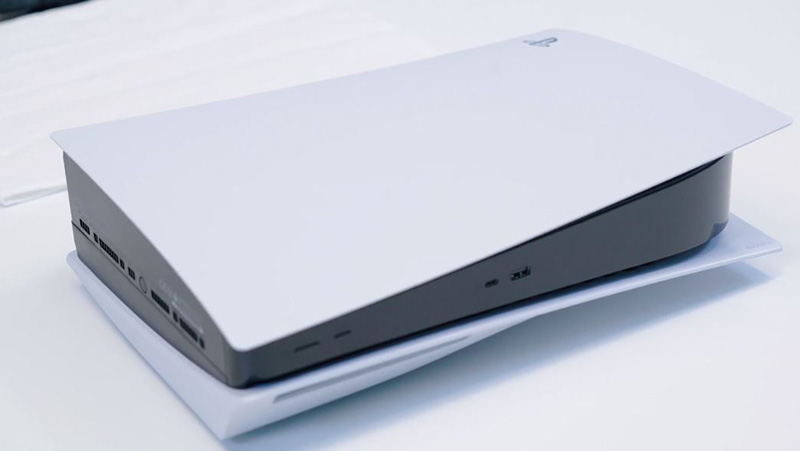

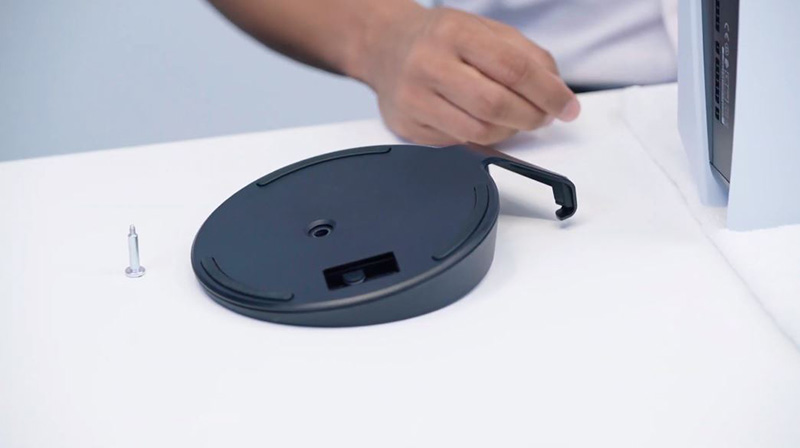

雖說官方展示是直立式擺放，但在影片中也演示了如果玩家想要橫向擺放的話，只須用起子拆卸下底座中央的螺絲，就能將圓形底座取下。將螺絲孔蓋片放回機身後，將圓形底座旋轉後就能把直立固定螺絲收納其中不怕遺失。把卡扣依照指示的位置固定住，就能將 PS5 主機依照家中的需求橫向放置。

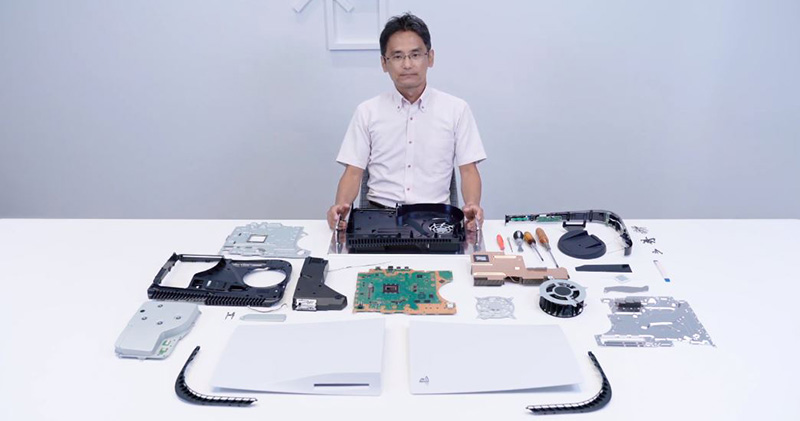

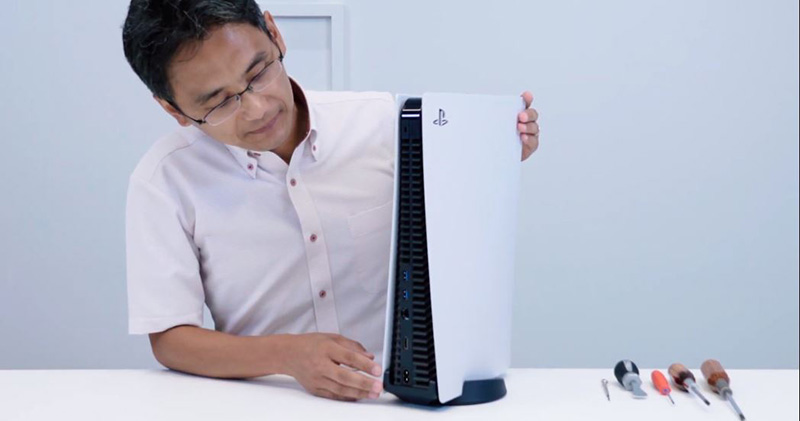

在拆開主機的上下兩片外蓋後就進入內部結構的重頭戲啦！

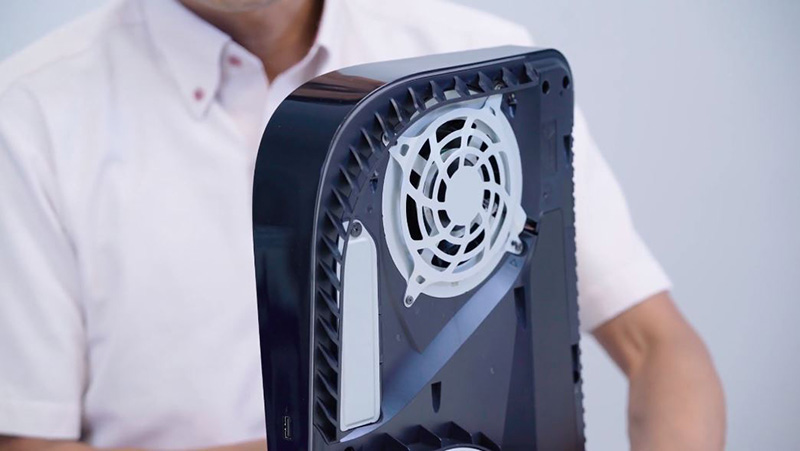

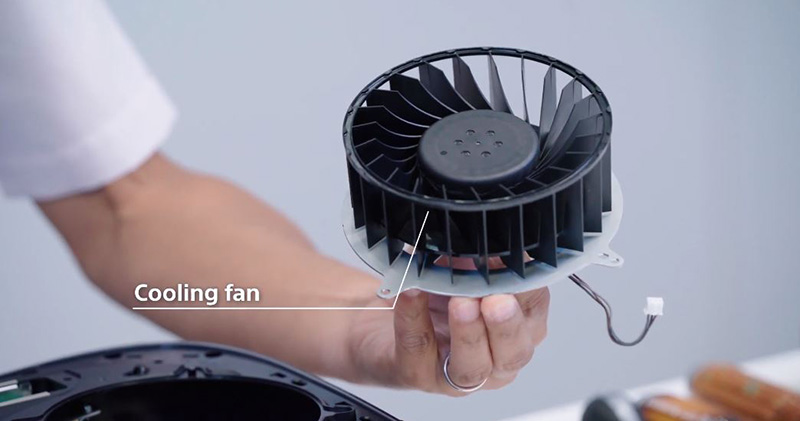

首先可以看到的是用以維持內部廢熱正常排出的前後散熱風扇孔，在這位置下方就是大型的排熱風扇的位置。

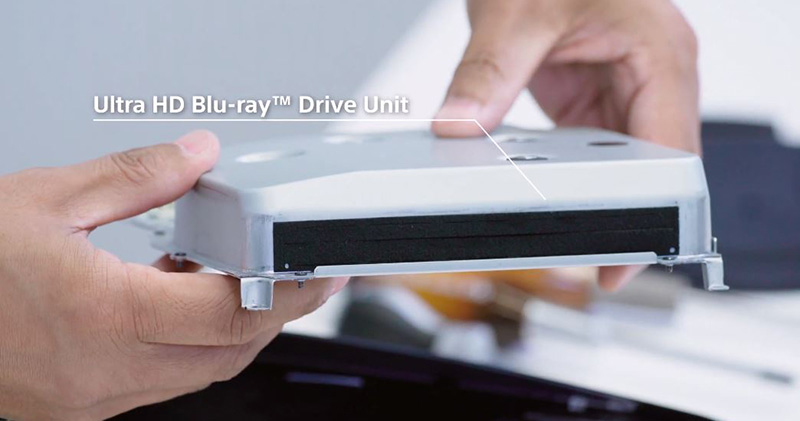

一層層往內，接著看到的是 UHD BD 光碟機的所在。

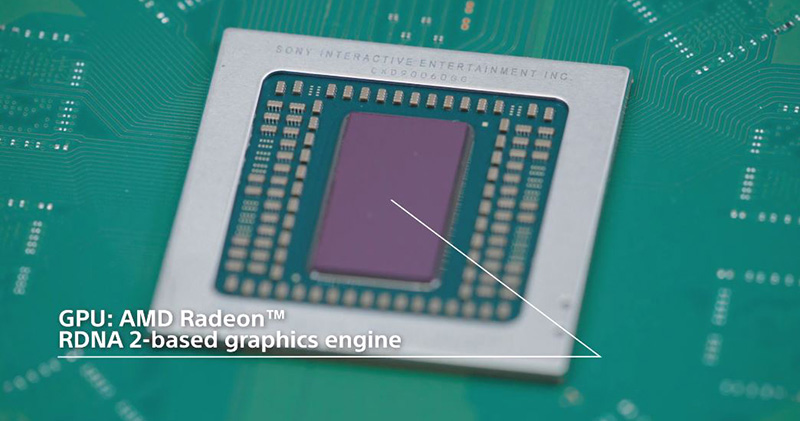

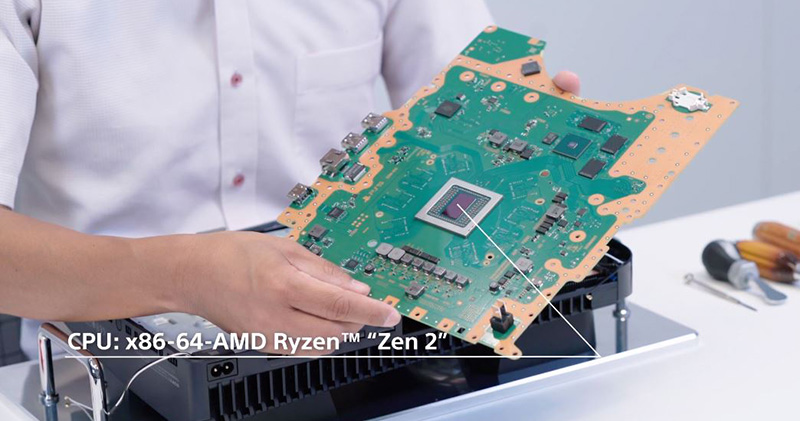

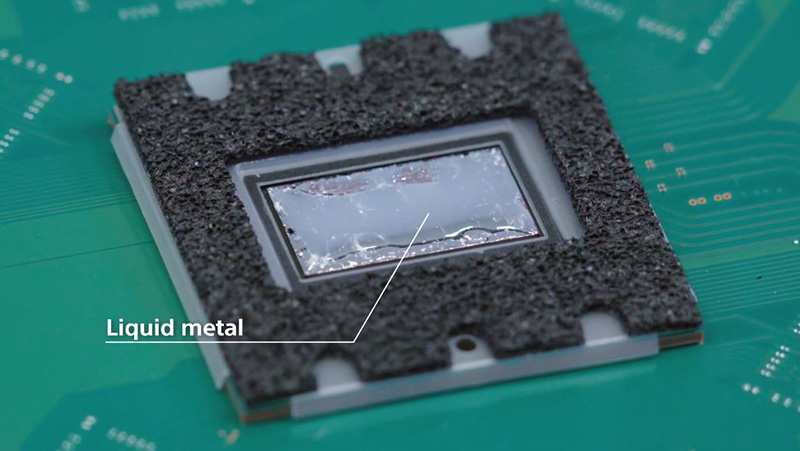

然後看到的就是重要性等同於 PS5 心臟的主機板了。在主機板上配置了 X86 的 64 位元八核心 AMD Ryzon Zen 2 處理器（最高時脈 3.5GHz）與 AMD Radeon RNDA 影像處理 GPU（最高時脈 2.23GHz）。PS5 上的 SoC 以超高時脈運行，也由於矽晶片的熱密度很高，所以必須大幅提升 SoC 與散熱導體之間的效能，在處理器背面更是以液態金屬塗佈，以增進散熱效能。

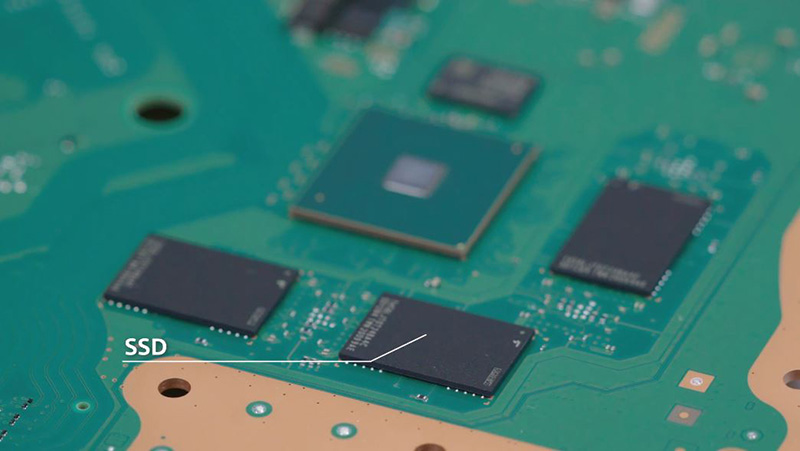

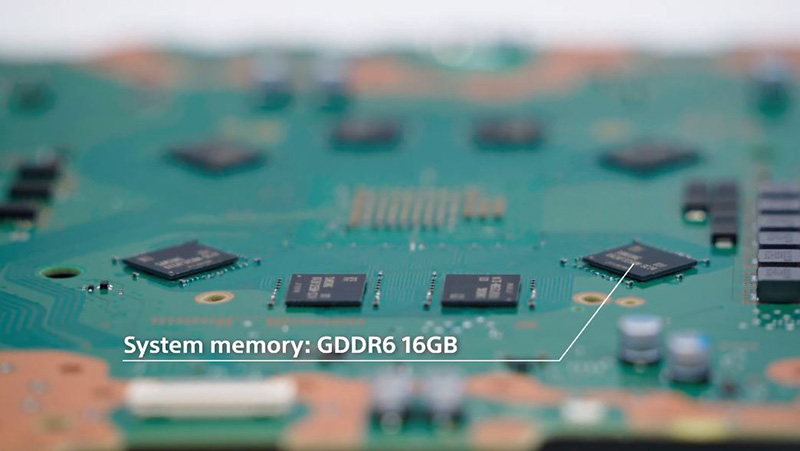

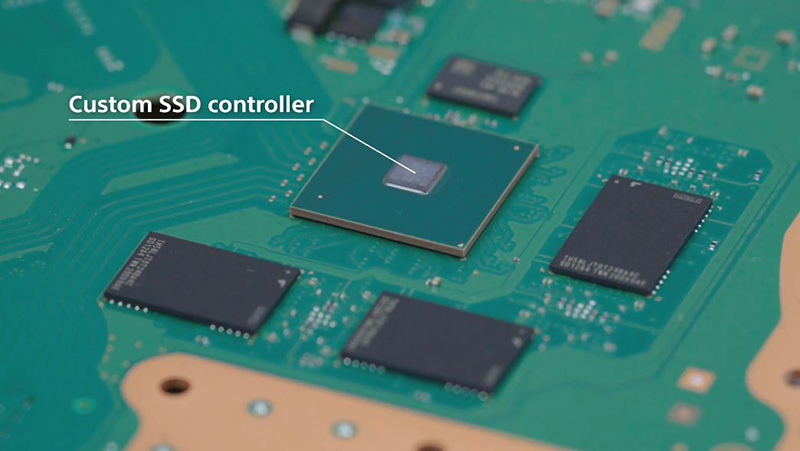

在主機板上還可以看到 8 個共計 16GB 的 GDDR6 記憶體，最大頻寬可達到每秒 448GB，以及這回相當重要的主角之一，可高速讀取寫入的 825GB SSD 和客製化 SSD 控制器，讀取速度最高可達每秒 5.5GB 的原始資料傳輸。

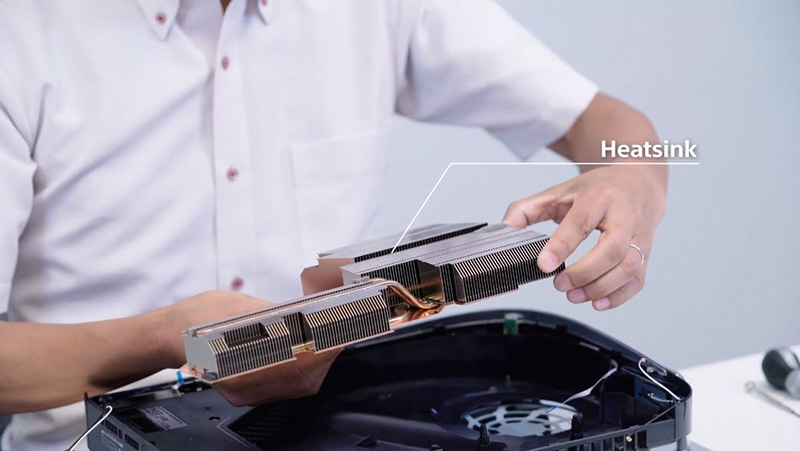

最下層則是配置了面積相當大且多的散熱鰭片，與過去 PS4 和 PS3 一樣採用散熱導管，但形狀與氣流設計的不同，讓 PS5 的散熱鰭片效能達到與均溫板同等的境界。

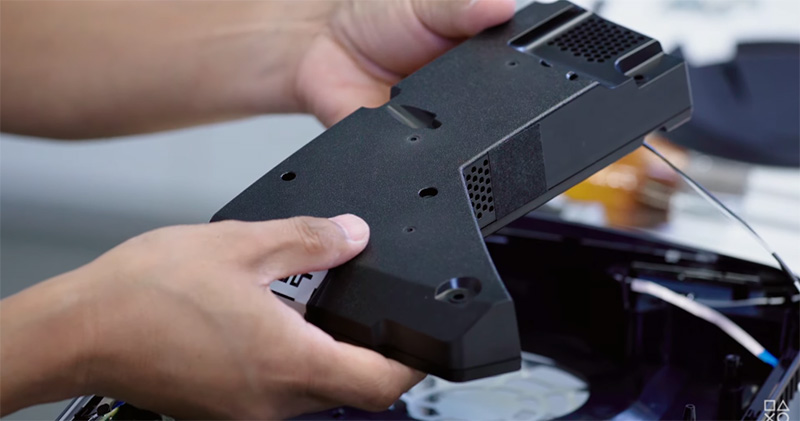

內建額定 350W 的電源供應器，變壓器同步整合於機身中。
從拆解中我們可以看到，儘管功能更加強大，但其實 PS5 內部的結構並不如想像中複雜，相對在維修上面的難度應該也會減少許多，不過大家看歸看，還是不要嘗試自己去拆解機器，畢竟很有可能你拆了之後裝不回去，又或者一個不小心弄掉或弄斷個什麼，那就得不償失了。
下面筆者也放上有中文字幕的原始影片，大家別忘了觀看時開啟字幕：
