高通於今天正式推出了下一個穿戴裝置 SoC 晶片，型號命名為 Snapdragon Wear 4100 與 4100+。該系列晶片照慣例是基於 Snapdragon 系列的某個低功耗晶片，而 Snapdragon Wear 4100/4100+ 則對應到 Snapdragon 429 這款 SoC 晶片上。Snapdragon Wear 4100/4100+ 晶片組採用 12nm 製程製作，在效能與續航力方面均有所成長，其中 Snapdragon Wear 4100+ 還額外包含了一個特別用於低功耗狀態的 AON 協處理器，幫助穿戴裝置進一步節省電力，增加續航力。雖說穿戴式裝置不見得要求性能，但對續航力有所改善的變更，相信都是玩家與製造商都願意見到的：

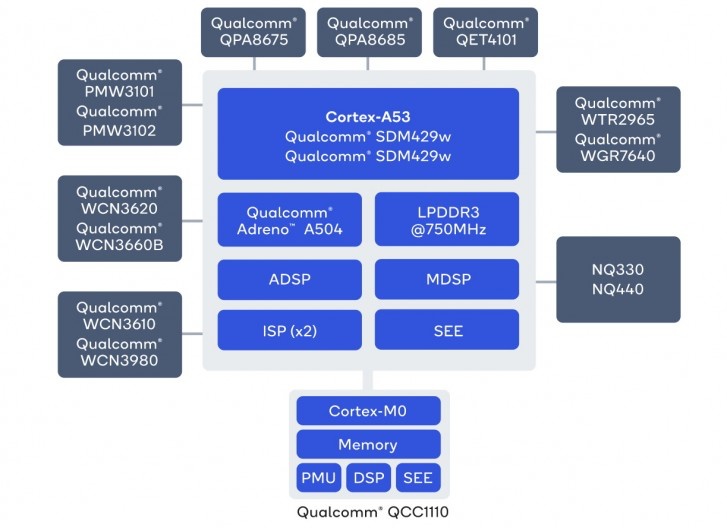

▲Qualcomm Snapdragon Wear 4100/ 4100+ SoC 晶片架構圖（圖片來源）
繼承上一代的 Snapdragon Wear 3100，今天高通將 Snapdragon Wear 系列的新一代晶片正式發表出來。新的 Snapdragon Wear 4100 分為有「+」跟無「+」兩種版本，主要差異在於有無 AON 協處理器的部分，其他規格基本上一應相同。
有 + 代表多個 AON 協處理器
整個 Snapdragon Wear 4100/4100+ SoC 晶片包含了主要的處理器、有「+」版額外多了名為 Always-On（AON）的協處理器，其他規格基本相同。該晶片採用 12nm 製程，具備 1.7GHz 四核心 Cortex-A53 CPU 與 Adreno 504 GPU。系統記憶體則支援 750MHz LPDDR3 記憶體與 eMMC 4.5 儲存規格。此外具備雙 ISP（Image Signal Processing）、最高支援 16MP 規格的鏡頭模組。這也是穿戴裝置專用 SoC 上難得出現具備 ISP 規格，並可支援鏡頭模組的一個例子：

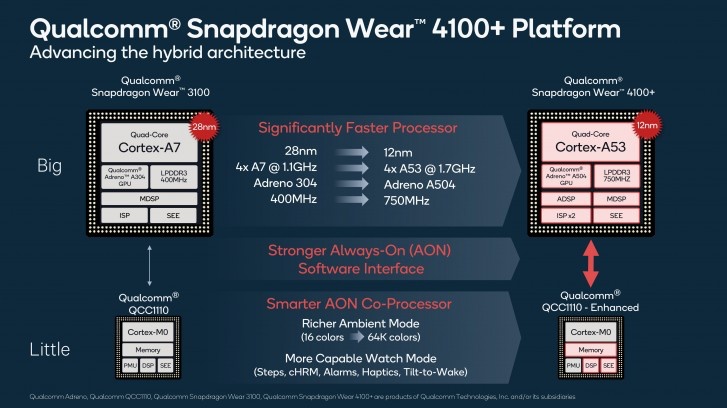

▲Wear 4100+ 與上代 Wear 3100 的對照圖，不論是製程、時脈、GPU 都比上一代產品強了一截（圖片來源）
除了這些之外，還配有 PMIC（Power Management IC）、整合數據機、GPS、Wi-Fi、藍芽的 RF 與 RFFE 配套晶片。這些就是 Snapdragon Wear 4100 所包含的一切。
這一款晶片宣稱在效能上，比上代 Snapdragon Wear 3100 還快了 85%，其中 4G LTE 數據晶片也同樣基於 12nm 製程的緣故，在功耗表現上有望比上代產品更低。此外數據晶片也有了專用的 DSP，更支援 Cat.4 LTE 與 MIMO。另外顯色能力也從上代產品的 16 色進步到 64K 色，也能處理連續的心律、睡眠偵測，具備計步、鬧鐘、定時器等功能，還有極快的傾斜喚醒反應時間。這些技術都讓穿戴式裝置能夠更靈敏，更聰明：

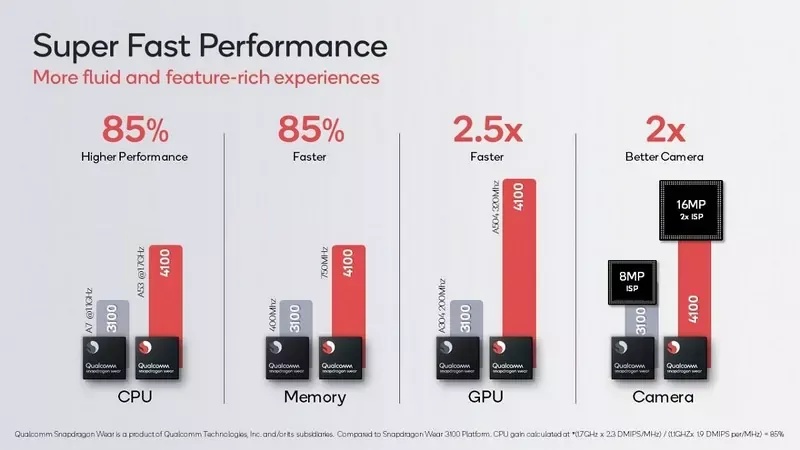

▲根據官方資料，Wear 4100+ 各方面都有勝過自家前代產品的地方（圖片來源）
Snapdragon Wear 4100 具備 Wi-Fi a/b/g/n 與藍芽 5.0 連線能力，整體功耗據稱也比上代產品降低 25% 之多。看來這一代處理器可以讓更多基於 Wear OS 的穿戴裝置能夠跑得更久，更不怕電池快速消耗帶進了。
目前會有哪些新穿戴裝置搭載 Snapdragon Wear 4100？根據官方宣布，Mobvoi TicWatch Pro 3 預計搭載這顆新款穿戴裝置專用 SoC 晶片，其他則可能有 immo 針對兒童用戶推出的 Z6 Ultra 手錶會搭載。如果這個新 SoC 晶片表現真如官方宣稱的那麼棒，那麼接下來新推出的 Wear OS 穿戴裝置就很值得期待了：

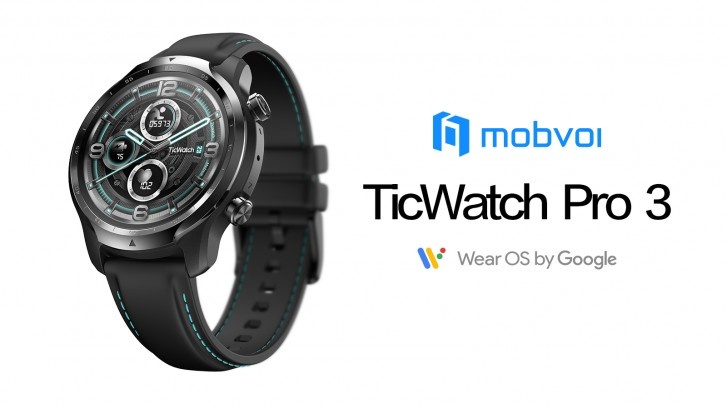

▲TicWatch Pro 3 會是 Wear 4100+ 的首批搭載裝置（圖片來源）
