Nintendo Switch 是最近最容易在各大媒體版面上看到的名字，相信有心入手的玩家們也已經第一時間入手，我們為了讓大家獲得第一手的開箱消息，也第一時間取得 Nintendo Switch 的開箱文讓粉絲們能夠先睹為快。
Nintendo Switch 上市以來就有許多話題，像是有人居然嘗試 Nintendo Switch 卡帶有多苦啦，手把其實並不防水的這些話題，足以讓大家知道玩家們是多麼期待著 Nintendo Switch 的誕生。這時候身為硬體拆解狂的熱血玩家當然也很想知道 Nintendo Switch 裡面藏著什麼好料。當當當當，iFixit 這回也回應了玩家的請求，將目前熱門的 Nintendo Switch 以極專業的手法給拆了個遍，讓玩家們親眼目睹這個話題壓過另外兩大遊樂器大廠的新主機有哪些好料。
首先 iFixit 團隊透過 X光先拍出 Nintendo Switch 的內部結構，然後才開始慢慢嘗試拆解。從圖中可以看到 Nintendo Switch 裡面隱約有熱導管與風扇的設計，還有大塊的方形陰影。至於裡面有什麼，相信等下就知道了。

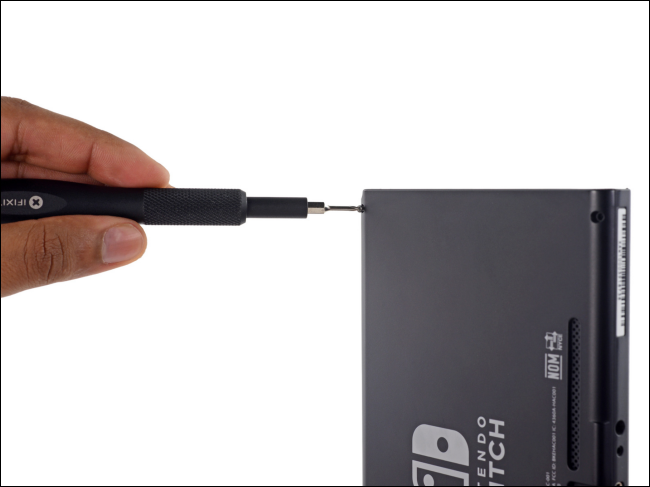

接著開始拆解，首先就遇到任天堂產品容易見到的三點式螺絲，這點需要特殊工具幫忙才能夠解開，解開這個以後就簡單許多了。

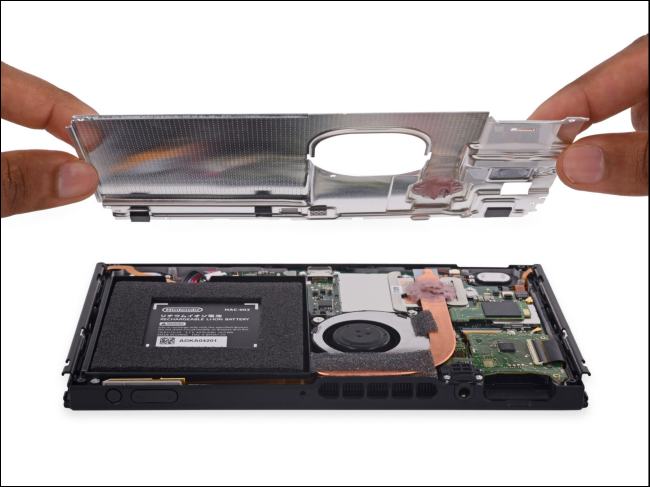

然後再掀開一塊金屬遮蔽板就能夠看到內部。金屬遮蔽板的用意顯然是幫助散熱，避免玩家覺得燙手甚至損壞外殼。

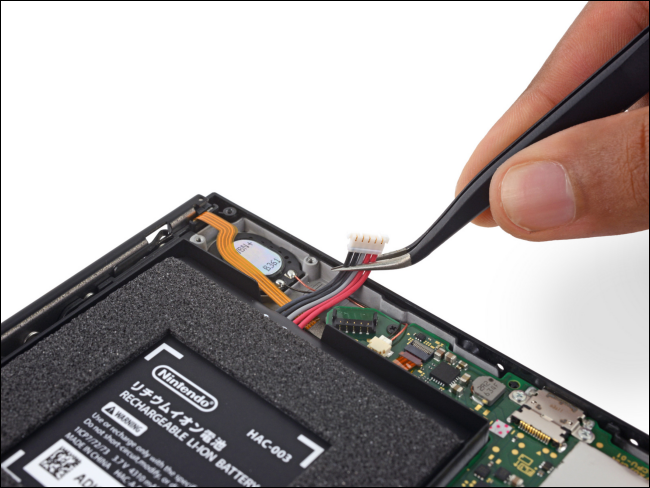

接著小心拆開電池的插座，把電池拆下來。

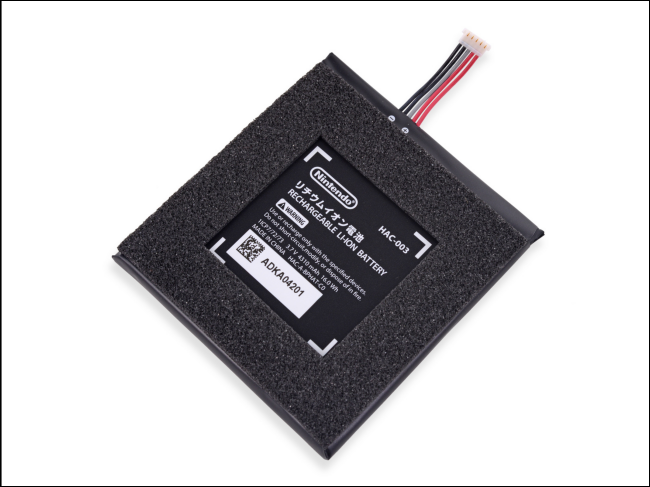

電池大概就是剛剛 X 光照片中大塊正方形的本體。

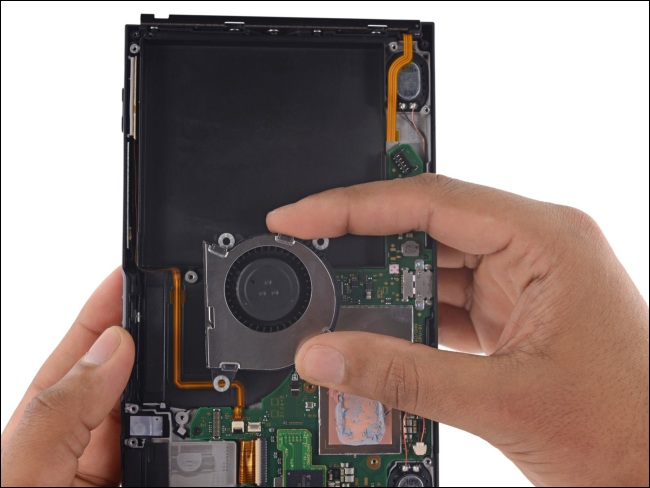

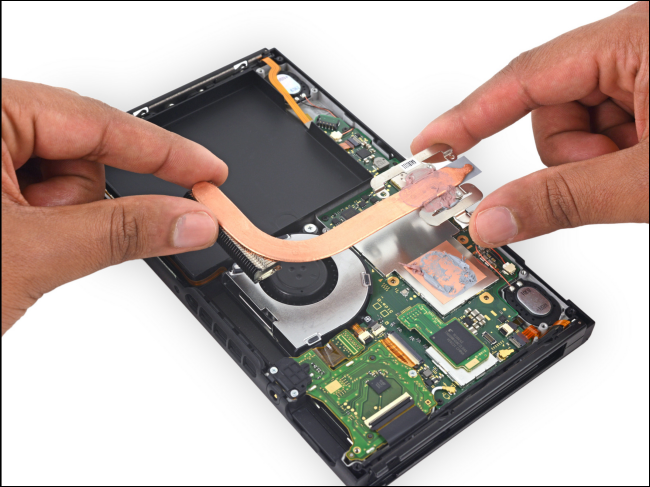

然後開始拆散熱模組、熱導管等。熱導管呈現接近扁平的樣貌。

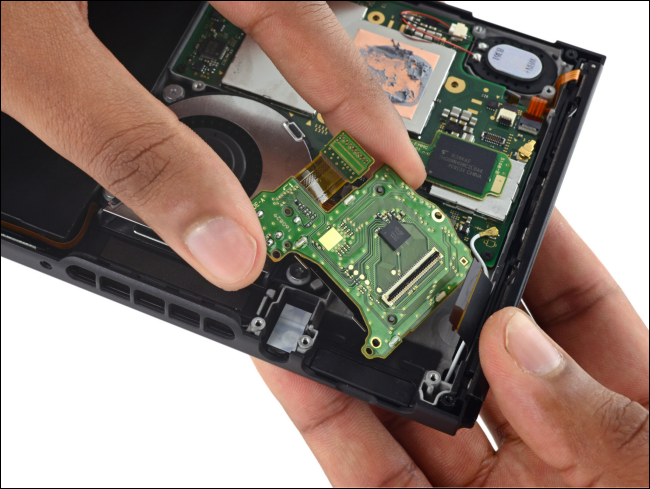

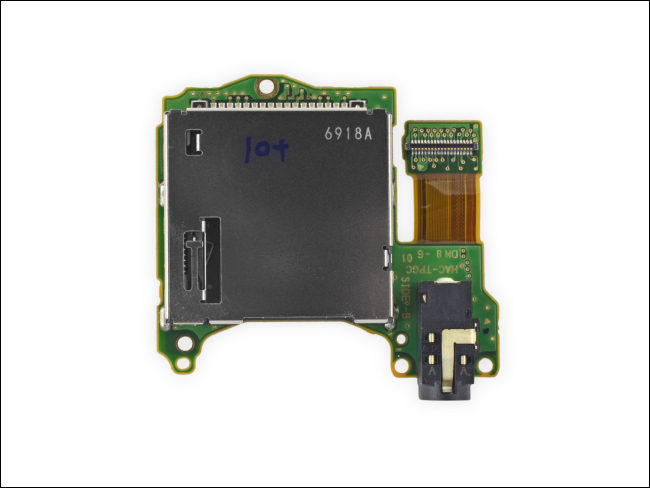

然後把讀卡機拆解出來。這裡的讀卡機指的是 Nintendo Switch 的遊戲卡匣專用讀卡機。
遊戲卡匣的正面大概像這樣。
然後拆掉散熱器，主機板就在眼前了。

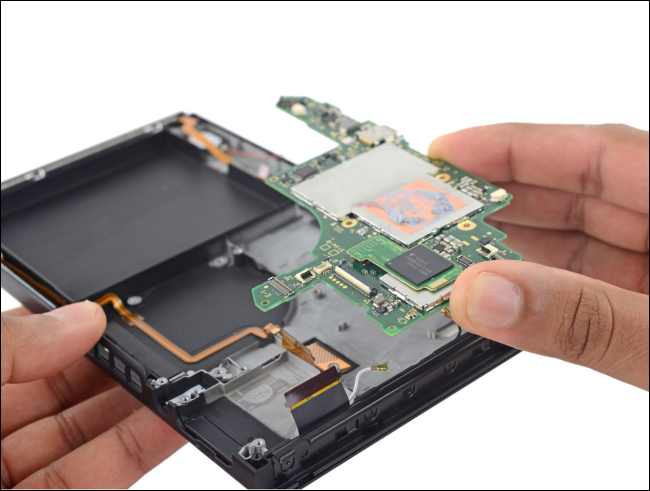

主機板分離出來，為了盡可能纖薄化，主機板通常得盡量閃過許多眉角，也因此形狀相當有趣。

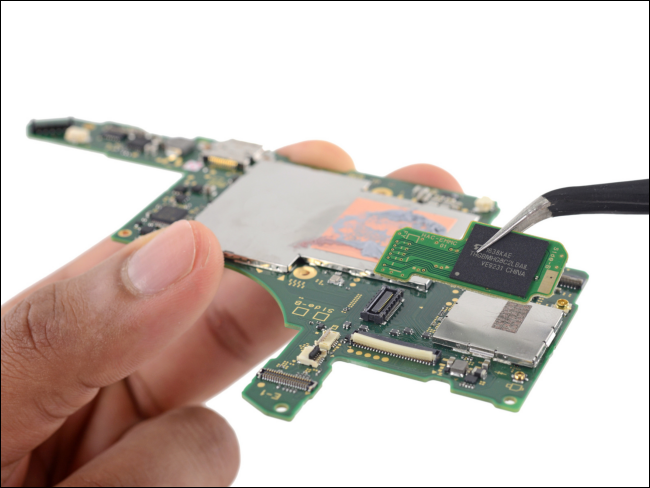

至於主機板上這個小東西就是 eMMC 顆粒，也就是Nintendo Switch 的儲存裝置。

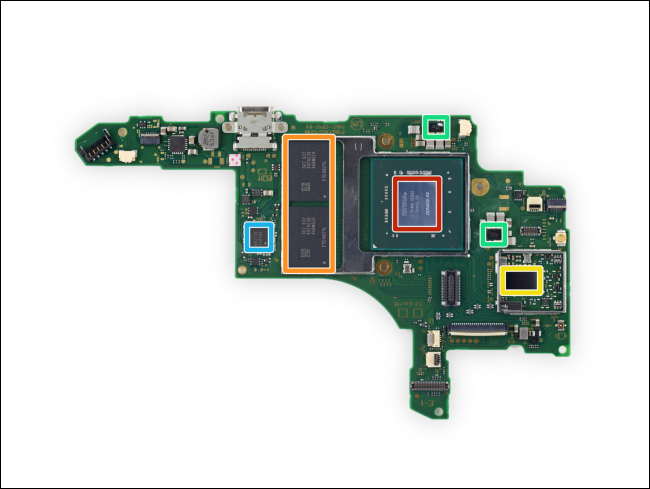

主機板正面大致上有下列晶片：
- 紅：NVIDIA ODNX02-A2 （應該就是那顆基於 Tegra X1 的 SoC）
- 橙：Samsung K4F6E304HB-MGCH 2 GB LPDDR4 記憶體 (x2)
- 黃：Broadcom BCM4356 802.11ac 2×2 + Bluetooth 4.1 SoC
- 綠：Maxim Integrated MAX77621AEWI+T three phase buck regulator (x2)
- 藍：M92T36 630380

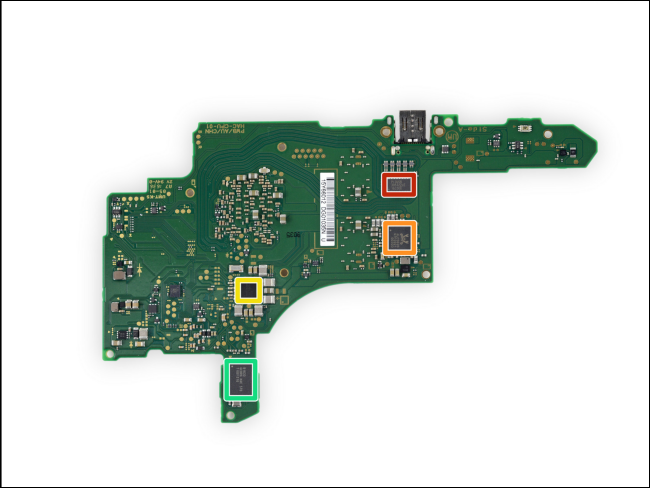

接下來看到主機板背面，在這裡會看到：
- 紅：Pericom Semiconductor PI3USB30532 USB 3.0/DP1.2 matrix switch
- 橙：Realtek ALC5639 音效 Codec
- 黃：Maxim Integrated MAX77620AEWJ + T PMIC
- 綠：B1633 GCBRG HAC STD T1001216

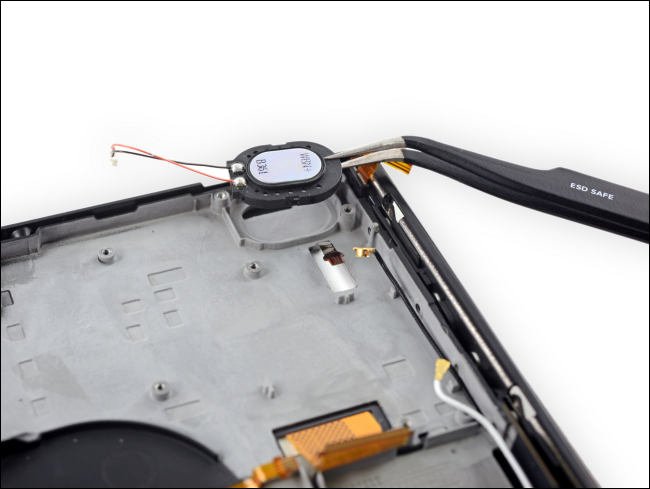

接下來揚聲器也可以拆下，總共有兩個。

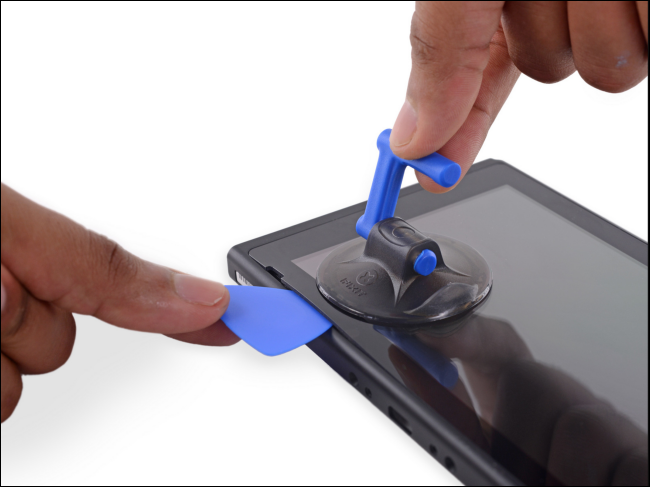

接著來拆螢幕，螢幕相較於一些平板電腦來說並不難拆。

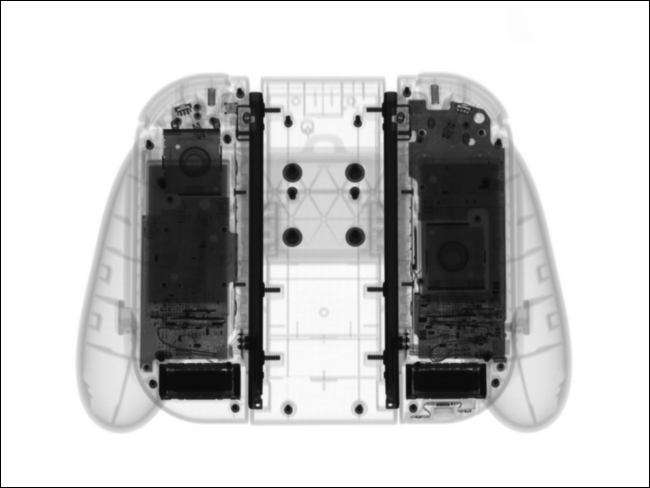

看完了平板的部分，接著來看看 Nintendo Switch 的手把吧。如同先前大家所得知的消息那樣，Nintendo Switch 的兩側的小搖桿可以用來進行遊戲，也可以組合起來把整台平板當成大一號的 PSP 。既然要拆 Nintendo Switch 用的 Joy Con 搖桿，當然也要來拍個 X 光囉。

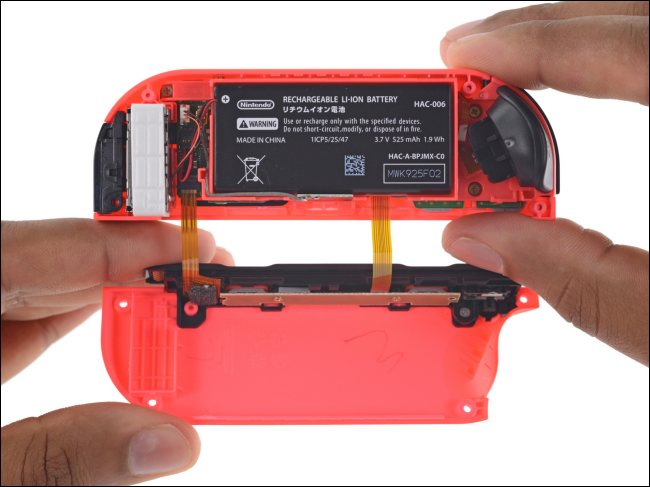

首先把上下蓋分開，可以看到中間的黑色方塊狀物體，那是 Joy Con 專用的電池。原廠聲稱 Joy Con 可以進行 20 小時的遊戲不必充電。但對於愛惜遊樂器的玩家來說當然還是會盡量保持手把有電的狀態。Joy Con 上的電池規格為 1.9 Wh。

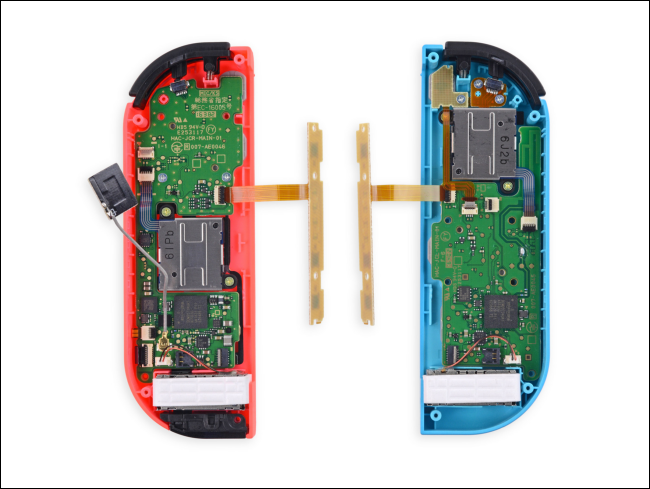

紅色跟藍色的 Joy Con 其實有些地方不一樣，除了顏色以外，裡面的配置也不太一樣。紅色 Joy Con 會帶有紅外線跟 NFC ，用來偵測手部的運動。

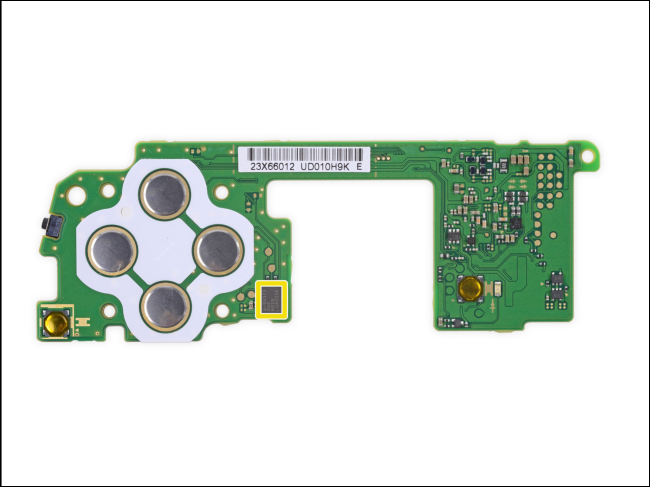

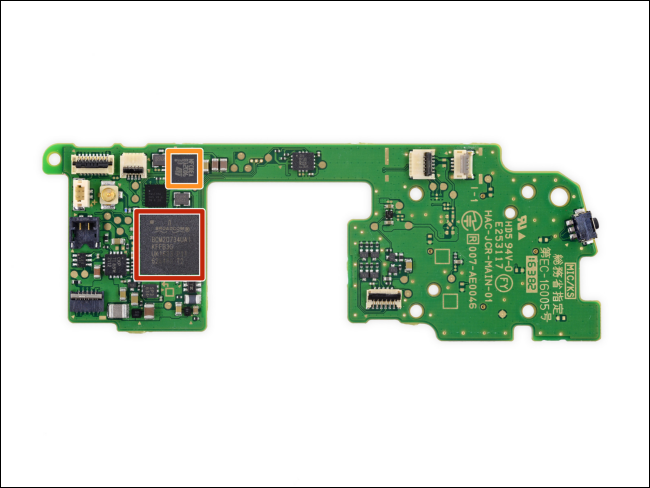

來看看 Joy Con 的主機板吧，正反面都各自有些晶片在上面，分別有：
- 紅：Broadcom BCM20734 藍牙 4.1 / 2.4 GHz 收發器
- 橙：STMicroelectronics NFCBEA 812006 33（可能是 NFC 讀卡機 IC）
- 黃：Macronix International MX25U4033E 4 Mb CMOS 快閃記憶體
看了一堆 Nintendo Switch 的配備被拆開，是不是覺得有些驚奇呢？其實講到這裡，iFixit 當然沒有錯過 Nintendo Switch 的 Dock ，這個東西為 Nintendo Switch 提供了各種外接裝置，讓 Nintendo Switch 在外面征戰了一天後回到家可以接上電視的好東西。一樣我們先來看看 X 光圖。 iFixit 這次的拆解圖事先的X光拍攝都是由 Creative Electron 公司幫助完成的。
從X光圖跟拆解出來的電路板來看，這個 Dock 至少具備了以下連接埠：兩個 USB 2.0 介面，AC 電源介面，HDMI、以及以個 USB 3.1 Gen 1 的介面。不過這個 USB 3.1 Gen 1 介面現階段因為種種原因只能跑 USB 2.0 的速度，不知道是不是跟電子訊號干擾有關。

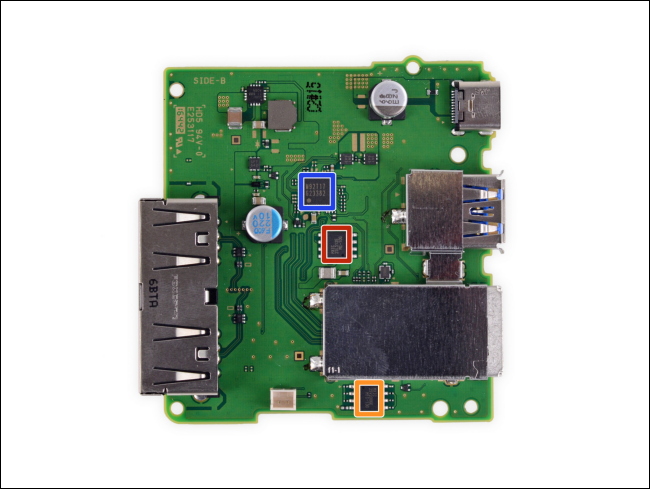

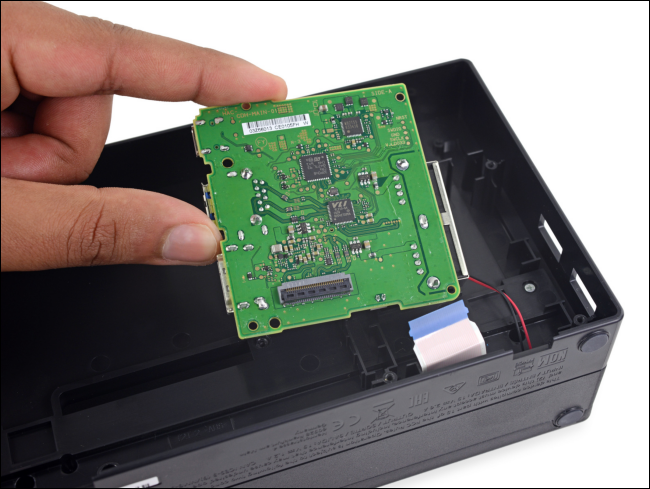

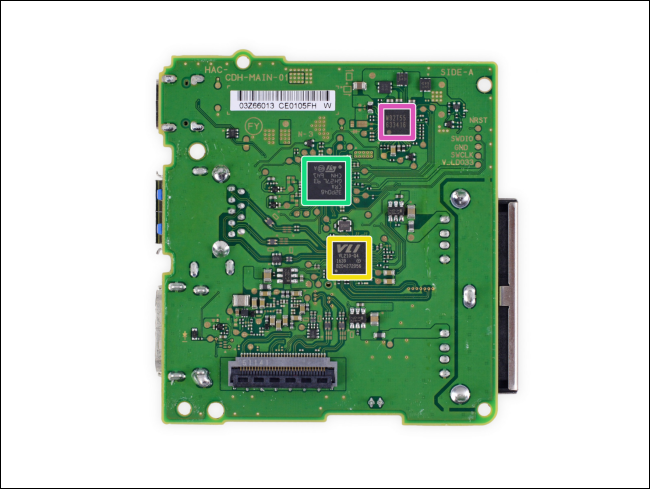

Nintendo Switch 的專用 Dock 所拆出來的主機板也相當精采，看到的晶片包括：
- 紅：Macronix International MX25L512E 512 Kb CMOS 快閃記憶體
- 橙：Macronix International MX25V2006E 2 Mb CMOS 快閃記憶體
- 黃：VIA Labs VL210 USB 3.0 Hub 控制器
- 綠：意法半導體 32P048
- 藍：M92T17 623382
- 靛：M92T55 633416

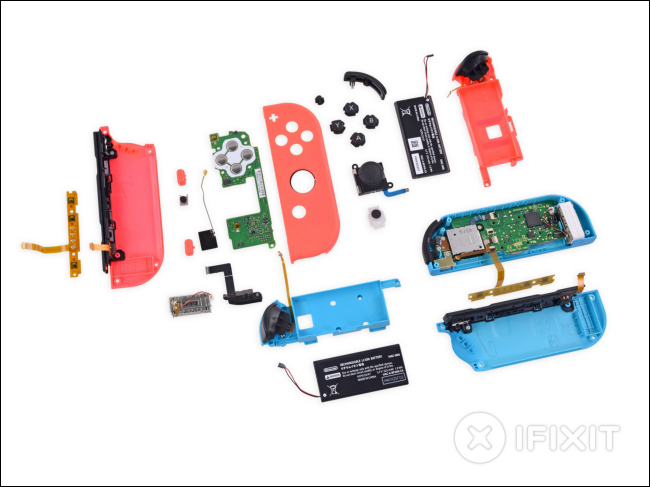

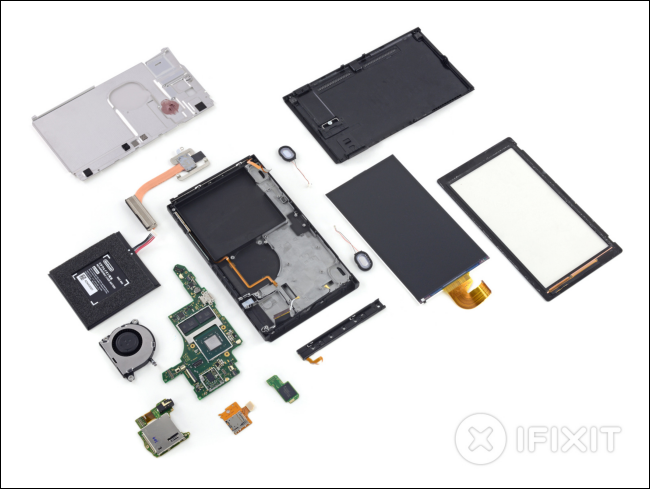

拆解到這邊大致上告一段落了，嚴格說起來 Nintendo Switch 拆解上比較難一點的地方是一開始的螺絲，後面的拆解都相當簡單，螺絲的拆解可能需要特定的工具解決，但有心的玩家相信不難弄到，不過拆開來研究前還是要提醒大家一句，拆開後的 Nintendo Switch 理所當然的會失去保固，如果你不是那麼愛拆機器的話，直接看 iFixit 的拆解報告相信還是比較實際的。最後就用 Nintendo Switch 的大部分解圖做結。本文主要取材自 iFixit 網站，如有需要觀看原文請連結這裡。
