由於Google Android 6.0 Marshmallow作業系統原生支援USB Type-C與USB 3.1連接埠,加上為符合2017年歐盟要求統一充電連接埠的規定及因應快速充電及取代3.5mm音源孔的需求,越來越多智慧型手機開始內建USB Type-C連接埠,取代過去常用的MicroUSB (Micro-B)。
USB Type-C連接埠是什麼呢? 目前有哪些手機支援USB Type-C呢? USB Type-C未來可以取代目前各式各樣的連接埠,一統天下嗎? 以下做一說明:
圖片來源: 葉問電影劇照
1. 什麼是 USB Type-C?
USB Type-C,又稱USB-C,接頭尺寸為 8.3 x 2.5mm,是USB 聯盟於 2014 年 4 月所公布的接頭標準,乃基於USB 3.1規範所設計的新型連接器∘
USB Type-C的主要特性如下 :
A. 外觀上最大特點在於其上下端完全一致,正反面都可以插入:

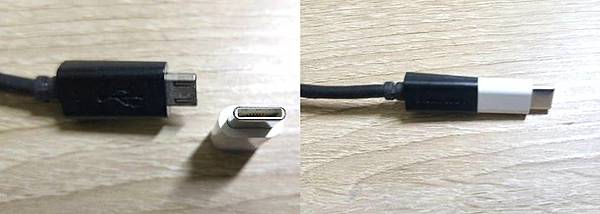

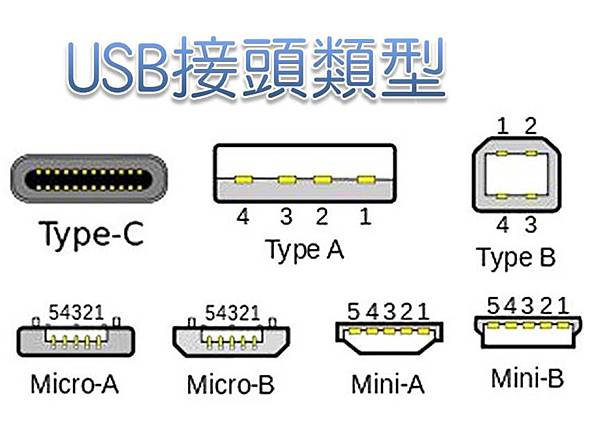

USB 的接頭以外型區分可分為 Type-A、Mini-A、Micro-A、Type-B、Mini-B、Micro-B、Type-C等型態,以及 USB 3.0 Type-B 與 USB 3.0 Micro-B。目前市售的行動裝置除iPhone/iPad外大都採用Micro-B 插頭(又稱microUSB)。USB Type-C針腳數量最多,且無須對應特定接頭方向,正、反插都能使用。
B. 正確插入後發出聲音:
USB Type-C 在插入設備且正確連結之後,會發出提醒聲音,協助用戶知道自己的裝置已經正確連結。
C. 支持 1 萬次拔插。
相較於目前行動裝置最普及使用的Micro-B (microUSB)連接埠插拔的壽命約1,500次,合格的USB Type-C連接埠最大可支援1萬次的插拔使用壽命。

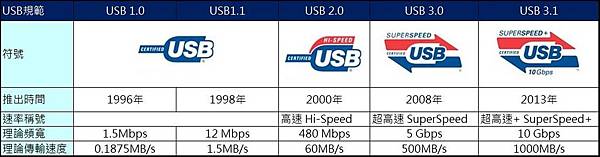

D. 相容 USB 3.1 標準發展,最高達到10Gbit/s的傳送速率(USB 3.1)且供電功率最大可到100W (USB 3.1) 。
USB Type-C連接埠是基於USB 3.1規範所設計的新型連接器,最高可達到10Gbit/s的傳送速率。若使用支援 USB 3.1 的USB Type-C連接埠傳輸 25GB 的 HD 電影,只需 35 秒即可完成。
有別於USB 2.0連接埠最大只能支援1.5A的供電電流,USB Type-C連接埠支援 USB-PD (通用匯流排電力傳輸)技術,最大供電功率可達100W,電壓和電流都可以提高 。

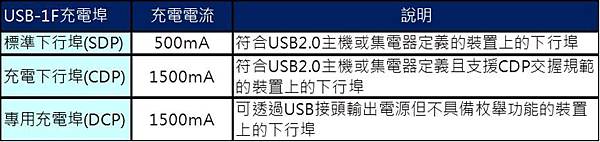

* USB規格預設(Default)的電源輸出功率:
換言之,行動裝置採用USB Type-C 連接埠並支援USB 3.1規格將可以提升電力傳輸規格、提升傳輸速度更快並降低耗能。
E. 最新的規範可以取代3.5mm耳機孔

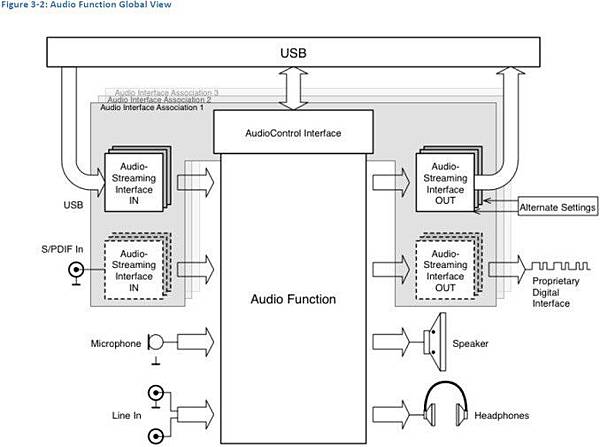

因應 Apple iPhone 7 捨棄 3.5mm 耳機音源孔,日前 USB 開發者論壇發表了 Audio Device Class 3.0 規格標準,讓USB Type-C 音訊輸出可以取代 3.5mm 耳機音源孔,提供更好的數位音訊支援性、讓手機變得更薄及強化裝置的防水能力。
圖片來源: ePrice
2. 哪些手機支援 USB Type-C?
全球首款支援USB TYP-C連接埠的行動設備是Nokia N1平板電腦(2014), 在台灣上市首款支援USB TYPE C的手機中則是Google 5X與6P(2015/11),在台灣上市首款支援USB TYPE C+USB 3.1的手機中則是HTC 10。目前可以支援USB-TPYE的平板及筆電越來越多,譬如 NOKIA N1、APPLE MacBook、Asus ZenBook 3/ Z580C、Google Pixel C、小米平板2…。

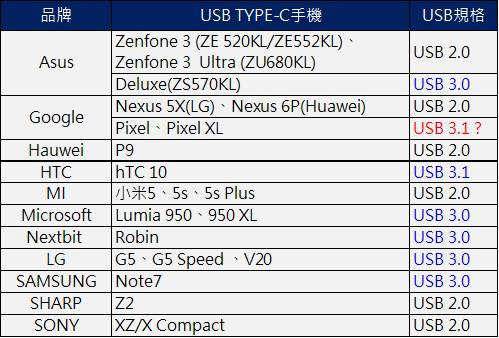

以下是台灣市面可以見到可以支援USB Type-C的手機(不含在中國銷售的樂事手機2、ZUK Z2 pro、One Plus 2..):
由於USB Type-C只是連接埠的外型,由上表即可發現同樣採用USB Type-C連接埠的手機所支援USB規格居然有USB 2.0、USB 3.0或USB 3.1。換言之,手機採用USB Type-C連接埠並不代表其傳輸的介面標準會更新,所以坊間出現各種USB Type-C的變形,如Type-C+USB 2.0(USB Type-C 2.0)、Type-C+USB 3.1 Gen 1(USB Type-C 3.0、Type-C+USB PD、Type-C+DP Alt Mode..等等。
不幸的是,多數手機用戶根本搞不清楚本身使用的USB Type-C支援哪種USB規格, 正、反都能插的USB Type-C變成插上USB Type -C轉接頭後”反正”有洞就插下去就對了。輕則無法發揮快速充電或是快速傳輸的功能, 重則造成行動裝置有安全疑慮。

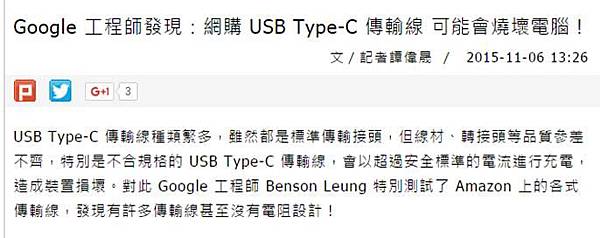

由於USB Type-C連接埠最大可以支援100 W供電功率,其傳輸線需要較高的安全規範與保護,若使用不合格的USB Type-C 傳輸線可能會對手機、平板或造成影響甚至損壞,讓不少人對於使用USB Type-C傳輸線/充電器心驚驚。(如何選購合格的USB Type-C 傳輸線,另撰文說明)。
雖然USB Implementers Forum 所屬的 USB 3.0 推廣小組 (USB 3.0 Promoter Group),已宣佈全新的 USB Type-C 認證協議,將可減少智慧型手機、平板被劣質配件影響的機會。不過,目前使用USB Type-C裝置所採用的USB規格尚未統一,目前坊間的USB Type-C的周邊配件規格也相當混亂,USB Type-C連接埠未來想要取代MicroUSB成為行動裝置霸主必須先搞定這些因規格混亂造成安全疑慮的事。
